柔らかな視点と先進の技術は、幅広い分野で活躍の場をさらに広げます。
電磁鋼板は、用途に合わせて様々なフォルムであらゆる先進機器に使用されています。
当社では素材コイルをお客様のニーズに応じた形に加工して販売しています。
現代の快適な生活に欠かせない家電製品、OA機器、エレベーターやエスカレーター、交通機関、さらに環境を考えたハイブリッドカーまで様々な機器のコアで大きな力を発揮しています。
電磁鋼板は機器の性能を左右する重要なエレメント。だからこそ当社では、一つ一つに細心の注意を払いながら加工・高性・高品質な製品をあらゆる分野に提供しています。
電気エネルギーと磁気エネルギーの変換を効率的に行う鋼板のこと。
電磁鋼板は、無方向性鋼板・方向性鋼板の２種類が使われています。
無方向性鋼板
- ●鋼板の全ての方向にほぼ均一な磁気特性が得られる様に製造された鋼板。
- ●結晶が全方向にすぐれた磁気特性を発揮する様制御されている。
- ●主に発電機やモーターの鉄心に使用されている。

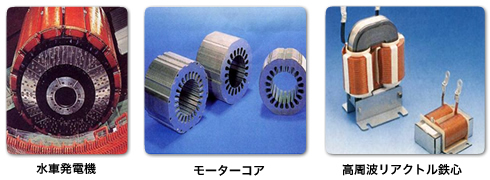

【無方向性電磁鋼板の用途例】
方向性鋼板
- ●鋼板の一方向のみに磁化しやすくなるように結晶方位を一方向に揃う様製造された鋼板。
- ●結晶を圧延方向にすぐれた磁気特性を発揮させるように調整されている。
- ●主に変圧器に使用されている。
【方向性電磁鋼板の用途例】

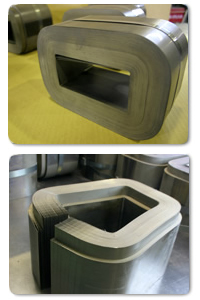

カットコア
| 【トランス用】 ●一次回路と二次回路を相互インダクタンスで結合する磁気回路として鉄心が用いられております。 |
 |
| 【リアクトル用】 ●リアクトルは、インダクタを利用した、受動素子です。巻線を利用した、受動素子（供給された電力を消費・蓄積・放出する素子）。 ●インバータの入力側の交流回路に設置するリアクトル：電源強調、力率改善、および高調波抑制に効果があります。 ●インバータの出力側の交流回路に設置するリアクトル：騒音低減およびサージ電圧抑制に効果があります。 |

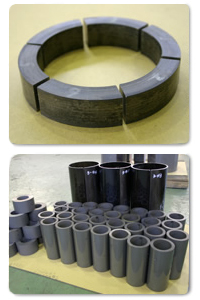

トロイダルコア
| 【変成器用】 ●電流変成器（カレントトランス）等、電流の測定においてもトランスが用いられており、電力回路では計器用変流器（CT)がこれに相当します。 |
 |
| 【ノイズフィルター用】 ●電源ラインから侵入するノイズによる誤動作事故を防止するために設置されたり、その機器自体の内部で発生するノイズが電源ラインに漏洩することを防ぎ、他の機器に対して悪影響を及ぼすことを防止する目的で用されています。 |
ラップコア
|
●柱上（ポール）トランスとも言い、架空配電線路において、電柱に金属製の固定具（装柱金物：そうちゅうかなもの）を介して取り付けて使用される変圧器の中に入っている鉄心です。 当社の柱上変圧器鉄心はステップラップ接合コアを使用しております。 |
 |
- ●詳細はＪＦＥ 商事コーメック株式会社ホームページへ
